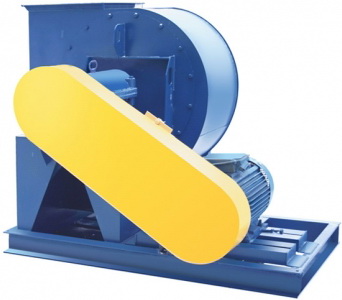

Радиальные вентиляторы ВР 140-40 (аналог вентилятор пылевой ВЦП 7-40) используются для перемещения запыленного воздуха и газовоздушных смесей с плотностью загрязнения не более 1кг/м3 при давлении рабочей среды до 5кПа в стационарных системах вентиляции, кондиционирования, отопления зданий и сооружений различного назначения, а также для прочих санитарно-технических целей.
Рабочий орган вентилятора представляет собой лопастное колесо, которое в зависимости от исполнения может иметь 6 либо 8 лопаток. Рабочее колесо устанавливается в спиральном корпусе («улитке») и приводится во вращение посредством асинхронного электродвигателя (380В, 50Гц) с возможностью регулировки частоты вращения. Двигатель может быть подключен напрямую или через ременную передачу.

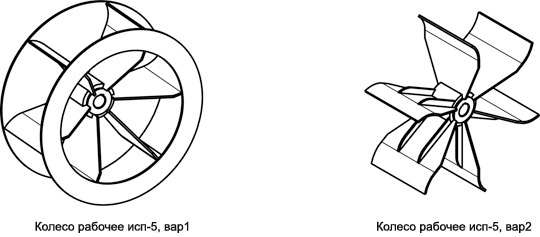

Рабочее колесо вентилятора радиального пылевого ВР 140-40 и ВЦП 7-40 может изготавливаться в 2-х вариантах:
для перемещения пылегазовоздушных смесей без содержания в рабочей среде волокнистых веществ (вентиляторы для опилок, стружки, пыли, зерна и пр.);
для перемещения пылегазовоздушных смесей с незначительным содержанием в рабочей среде волокнистых веществ (шерсть, вискоза, хлопок и пр.).
В качестве опорной части конструкции выступает сварная рама, с помощью которой радиальный вентилятор устанавливается на перекрытия зданий и крепится к ним анкерами. Для уменьшения вибраций и шума между рамой и перекрытием при монтаже можно использовать специальные виброизоляторы. Вентиляторы следует устанавливать вне зоны постоянного пребывания людей и за пределами обслуживаемых помещений.
По расположению входного патрубка на «улитке» и направлению вращения рабочего колеса вентиляторы делятся на два исполнении: правое (вращение по часовой стрелке, если смотреть со стороны патрубка) и левое (вращение против часовой стрелки).
Спиральный корпус радиального вентилятора ВР 140-40 может смещаться в угловом направлении относительно фундаментной рамы. В стандартном исполнении предусмотрено шесть положений «улитки» под углом от 00 до 3150 с шагом 450, по спецзаказу – 1800.
Варианты изготовления
Номенклатурный ряд радиальных вентиляторов ВР 140-40 насчитывает восемь типоразмеров (№ 2,5; 3,15; 4; 5: 6,3; 8, 10, 12,5), в зависимости от назначения и области применения выпускаются следующие виды:
ВР 140-40 – общего назначения из углеродистой стали;
ВР 140-40 К – коррозионностойкие из нержавеющей стали;
ВР 140-40 Р/В – взрывозащищенные из разнородных металлов.
Условия эксплуатации
Вентиляторы ВР 140-40 и ВЦП 7-40 могут эксплуатироваться: в условиях умеренного (У), умеренного и холодного (УХЛ), а также тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ. При защите электродвигателя от прямого воздействия атмосферных осадков и солнечной радиации допускается эксплуатация вентиляторов по 1-й категории размещения.
Температурный режим и категории размещения по ГОСТ:
У - условия умеренного климата ( -45˚С/+40˚С);
УХЛ - условия умеренного и холодного климата ( -60˚С/+40˚С);
Т - условия тропического климата ( -10˚С/+50˚С).
эксплуатация на открытом воздухе;
под навесом при отсутствии прямого воздействия солнечного излучения и атмосферных осадков;
в закрытых помещениях без искусственного регулирования климатических условий.
Вентиляторы пылевые ВР 140-40 и ВЦП 7-40 характеризуются высокой мощностью, производительностью, надежностью. Они удобны и просты в монтаже и обслуживании. Конструкция рассчитана на длительный срок эксплуатации.Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
